電極系測井

1. 環境指標

工作溫度 0℃ ~ ＋50℃

存貯溫度 -20℃ ~ ＋75℃

相對濕度 ＜95％

振動 三維, 3G, 10 ~ 60Hz（不工作時）

沖擊 三維, 10G, 11ms（不工作時）

2. 系統供電 170VAC ~ 275VAC，43Hz ~ 70Hz

3. 測井主機 P4, 2.6G 80G/512M，可讀寫光驅，10/100M, 19” LCD

4. 采集接口

l 主控計算機： 主頻300M, 10/100M, 工作溫度-25℃ ~ 70℃

l 采集通道：

遙測通道： 8Kb/S AMI碼,100Kb/S BPSK碼, 5.192Kb/S M碼

模擬通道： 23路，±10V輸入，12位A/D

可編程增益×1, ×2, ×4, ×8, ×16。

D/A輸出： 2路，12位±10V輸出

脈沖計數道： 8路，16位計數器，最高計數頻率1MHz

聲波高速采集道： 采樣頻率0.5MHz/1MHz  12位A/D變換

5. 深度系統： 最大深度: 9999.99m，最高測速: 10000m/h，

5.7” EL顯示

6. 井下儀電源： 交流主電源 0 ~ 800VAC, 1A

交流輔電源 0 ~ 800VAC, 1A

繼電器電源 ±150V, 1A

交流可調電源：0~250VAC, 0~500Hz, 功率1200W

直流可調電源：最大±600VDC, 3.4A

7. 資料記錄

該系統提供 LAS，LIS 和 716等記錄格式，并同時記錄原始數據和計算數據。

8. 數據記錄的媒體

820DLG 熱敏繪圖儀，3.5 英寸軟盤 (和 DAT磁帶機).

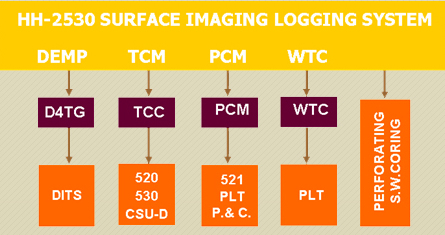

系統由控制柜、顯控臺、電源機柜和深度絞車面板SDDP－C等四大塊組成。

控制柜由射孔取芯面板（CSP）、信號轉換箱（CIP）、采集接口箱（GEP）、電極系面板（DJXP）、DITS接口箱（DEMP）、DITS交流電源箱（ELGAR）、UPS和交流電源控制箱（ACCP）等構成。

顯控臺由加固工控計算機、加固液晶顯示器和網絡交換機等構成。

電源機柜由直流電源控制面板（DCCP）、井下儀電源箱（TPS）、四個直流電源、數字示波器和繪圖儀等構成。

1. 測井計算機

530測井主機和530測井輔機構成雙機系統進行530、520、521、生產測井、射孔取芯以及其它國產儀器的測井服務，采用Windows-2000操作系統建立開放式平臺。530測井主機作為系統的中央控制單元，系統啟動后完成主控模塊、DSP模塊等軟件初始化工作，測井時完成顯示、繪圖、記錄及各種數據管理工作并完成儀器串配置、儀器供電、刻度、推靠器等測井控制命令的發送等任務。530測井輔機可通過網絡交換機與530測井主機交換數據，使系統在測井的同時可進行資料處理等工作以提高工作時效，若主機出現故障可通過以太網口方便快捷地將測井輔機接入系統以替代測井主機完成測井任務。繪圖儀經轉換開關分別與測井主、輔機連接，在測井的同時可進行測后資料的出圖工作。

EXCELL-2000測井主機作為DITS系列儀器的專用測井計算機通過以太網與DITS儀器專用接口中的PC104主控計算機相連，完成相應測井項目的顯示、繪圖、記錄、數據管理和儀器控制等任務。

2. 深度系統

采集接口箱中以PC104計算機板為核心的深度系統獨立完成編碼輪深度信號接收、深度計算、校正、預置及電纜滑動抖動校正等功能，并發送校正后的增量深度中斷供530測井主機、PC104主控計算機計算，同時可通過串口將當前深度值、鍵盤深度預置值、鍵盤深度校正值等發送到PC104主控計算機。

與530（520）、521等測井程序的深度驅動不同，由Halliburton提供的DITS系列儀器測井軟件為時間驅動方式，因此測DITS系列儀器時深度系統將深度值等信息打上時間標記后通過GPIB通訊接口傳送至DEMP接口供DITS系列測井軟件識別深度等信息。

深度系統同時采集磁記號、張力信號，并與深度信號一起打包傳送至DEMP供DITS系列儀器測井使用。磁記號、張力經驅動器同時給530（520）、521等測井方式時使用。

采集接口面板具有EL深度顯示屏和深度系統鍵盤。深度、 張力等信息經過RS－232串口可發送至井口張力顯示面板。

1. 功能齊全、性能先進、具有較強的兼容性擴展性

能兼容多系列裸眼井常規測井儀器，生產測井系列化儀器和哈里伯頓公司EXCELL－2000 DITS系列常規和成像測井儀器，并具有射孔取芯等服務功能。還可以擴展特種測井儀器和哈里伯頓公司的新型IQ系列儀器。

2. 多種技術手段確保系統的高可靠性

n 采用CPLD、DSP等設計提高系統的集成化性能。

n 模塊化和獨立的通道設計避免系統內部的相互影響并方便系統維護。

n 采用成熟技術提高系統穩定性。系統借鑒了多年的測井系統設計經驗，并直接配備哈里伯頓原裝DITS系列接口電路。

n 采用高可靠的設備和元件。采用加固工控計算機和加固液晶顯示器、特殊的寬頻寬壓UPS、進口交流和直流井下儀電源等設備，面板操控和內部接插件均采用高性能進口部件，元器件均經嚴格的老化和篩選。

3. 采用先進的計算機網絡技術使系統具有優化簡捷的體系結構。

采集系統和深度系統等均采用嵌入式PC104結構的計算機，與多臺測井計算機通過網絡交換機構成網絡系統以完成各種測井功能，采集系統可通過RS485串行網絡系統對系統相關部分實施控制和狀態監測。

4. WIN2000-VxWorks-DSP軟件體系增強了系統測井的實時性。

人性化結構設計和工藝。采用桌面式設計，增大操作室活動空間，提高操作舒適度。面板采用不銹鋼材料，外形美觀并增強操作室的協調性。
